깊은 그루브 볼 베어링, 각도 접촉 볼 베어링 및 스러스트 볼 베어링의 특성 및 사용

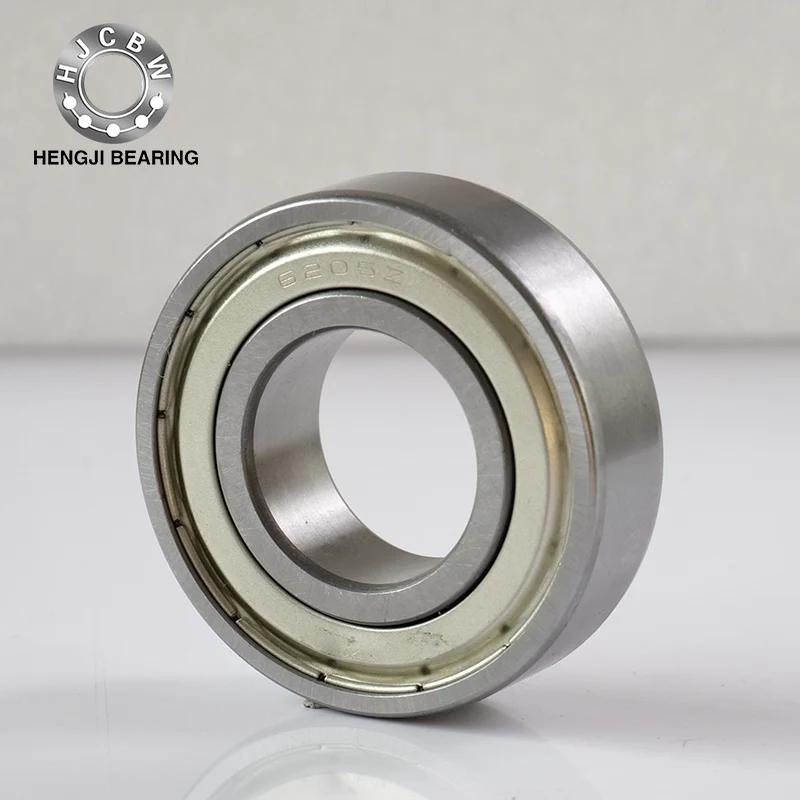

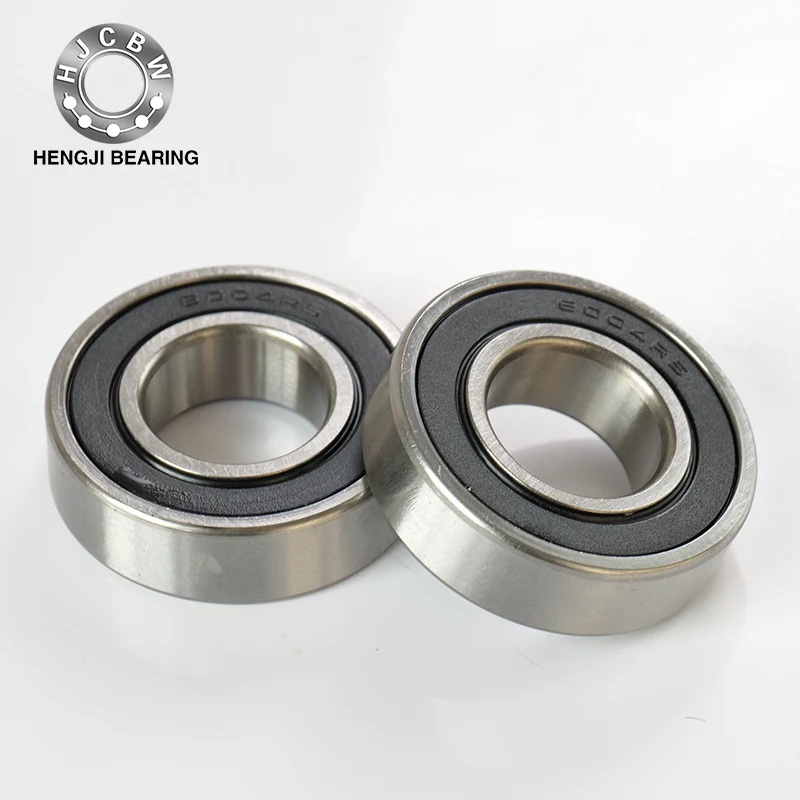

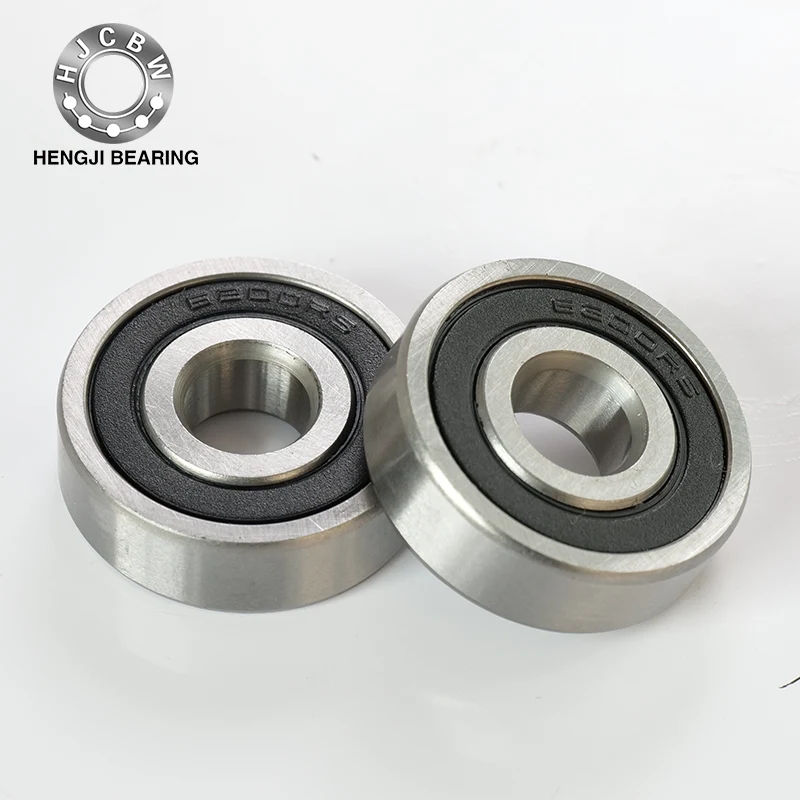

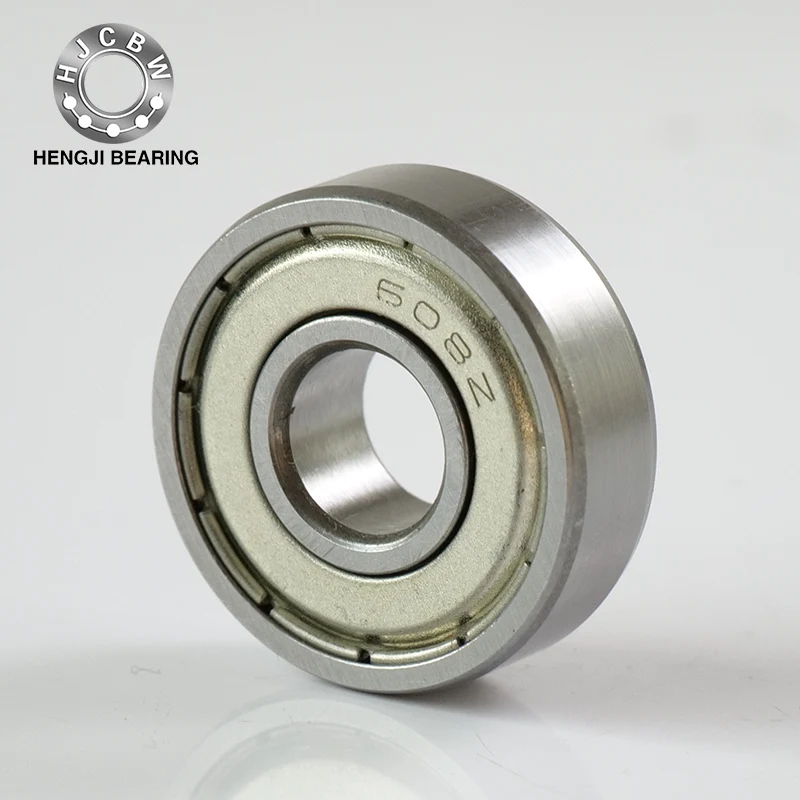

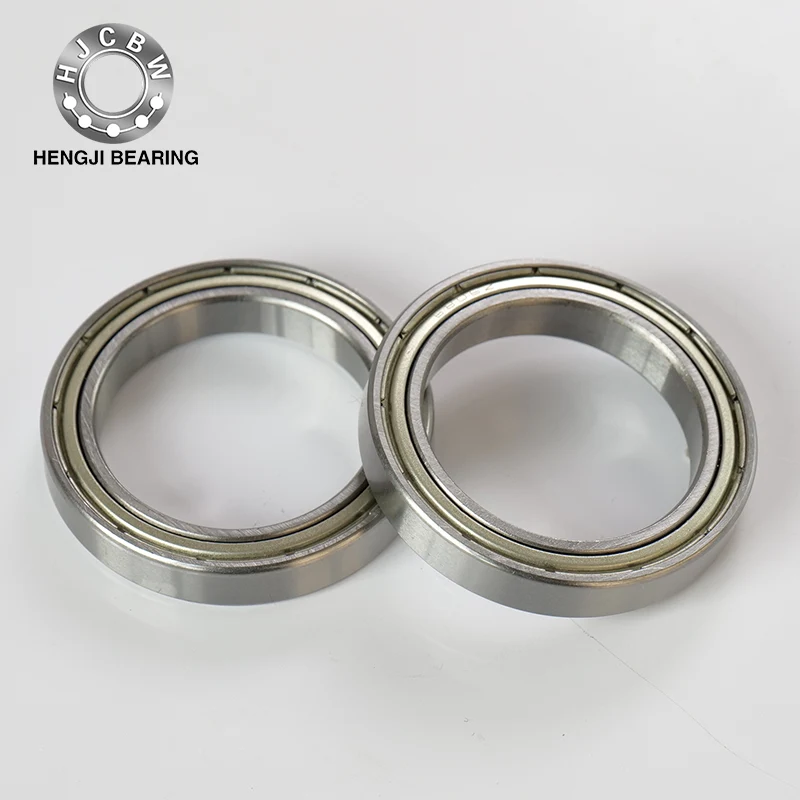

깊은 그루브 볼 베어링

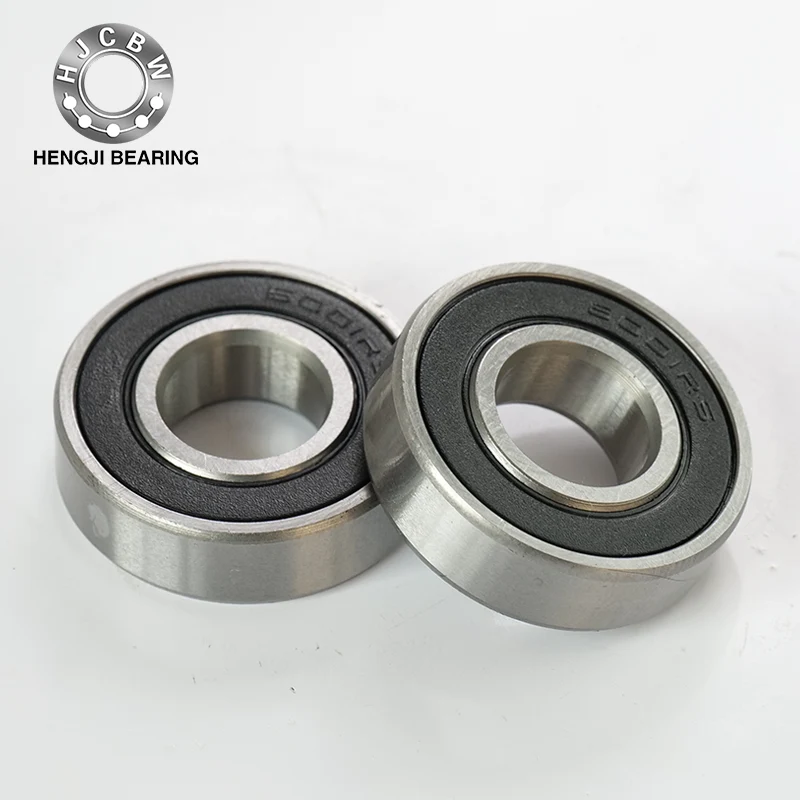

특징:깊은 그루브 볼 베어링광범위한 용도가있는 대표적인 롤링 베어링입니다. 방사형 하중 및 양방향 축 하중을 견딜 수 있으며 저음, 고속 회전 및 낮은 진동이 필요한 응용 분야에 적합합니다. 강철 먼지 덮개 또는 고무 씰이있는 밀봉 된 베어링은 적절한 양의 그리스로 미리 채워집니다. 외부 고리에 고리 또는 플랜지가 유지되는 베어링은 축 방향으로 쉽게 찾아 하우징에 설치할 수 있습니다. 고로드 베어링의 치수는 표준 베어링의 크기와 동일하지만 내부 및 외부 링에는 충전 홈이있어 볼의 수와 정격 하중이 증가합니다.

주로 적용 가능한 케이지 : 스틸 스탬핑 케이지 (파형, 크라운 모양 ... 단일 줄; S 자형 ... 더블 로우), 구리 합금 또는 페놀 수지 절단 케이지, 합성 수지 성형 케이지.

주요 용도 : 자동차 : 후면 휠, 전송 및 전기 장치 구성 요소.

전기 : 일반 목적 모터, 가전 제품.

기타 : 기타 : 기기, 내연 기관, 건설 기계, 철도 차량, 기계, 하역 기계, 농업 기계, 다양한 산업 기계.

각도 접촉 볼 베어링

특징 : 링과 볼 사이에는 접촉각이 있습니다. 표준 접촉각은 15 °, 30 ° 및 40 °입니다. 접촉각이 작을수록 고속 회전에 더 도움이됩니다. 접촉각이 클수록 축 하중 용량이 커집니다. 단일 줄 베어링은 방사상 하중과 단방향 축 하중을 견딜 수 있습니다. DB 조합, DF 조합 및 이중 줄 베어링은 방사형 하중 및 양방향 축 하중을 견딜 수 있습니다. DT 조합은 단방향 축 하중이 크고 단일 베어링의 정격 하중이 불충분 한 경우에 적합합니다. 고속 ACH 타입 베어링에는 작은 볼 직경과 많은 수의 공이 있습니다. 그들은 주로 공작 기계 스핀들에 사용됩니다. 각도 접촉 볼 베어링은 고속 및 고정밀 회전에 적합합니다. 구조는 뒷면에 결합 된 2 개의 단일 로우 각도 접촉 볼 베어링이 내부 및 외부 링을 공유하여 방사형 하중 및 양방향 축 방향 하중을 견딜 수 있다는 것입니다. 그루브 베어링을 채우지 않고 밀봉 된 유형도 있습니다.

주로 적용 가능한 케이지 : 스틸 플레이트 스탬핑 케이지 (그릇 모양의 ... 단일 줄; S 자형, 크라운 모양 ... 이중 행), 구리 합금 또는 페놀 수지 절단 케이지, 합성 수지 형성 케이지.

주요 용도 : 단일 행 : 공작 기계 스핀들, 고주파 모터, 가스 터빈, 원심 분리기, 소형 자동차 전면 휠, 차동 피니언 샤프트.

이중 행 : 오일 펌프, 뿌리 송풍기, 공기 압축기, 다양한 변속기, 연료 분사 펌프, 인쇄 기계.

추력 볼 베어링

특징 : 경마장, 공 및 케이지 어셈블리가있는 세탁기 모양의 경마장 링으로 구성됩니다. 샤프트와 일치하는 raceway 링은 샤프트 링이라고하며 하우징과 일치하는 raceway 링을 시트 링이라고합니다. 양방향 베어링의 경우 중간 링은 샤프트와 일치합니다. 일원 베어링은 단방향 축 방향 하중을 견딜 수 있으며 양방향 베어링은 양방향 축 방향 하중을 견딜 수 있습니다 (방사형 하중을 견딜 수 없음).

주로 적용 가능한 케이지 : 스틸 플레이트 스탬핑 케이지, 구리 합금 또는 페놀 수지 절단 케이지, 합성 수지 형성 케이지.

주요 용도 : 자동차 스티어링 핀, 공작 기계 스핀들.
